Программно-управляемый четырех кадровый электронно-оптический цифровой комплекс для скоростной регистрации серии изображений быстропротекающего процесса NANOGATE FRAME-9

4-х кадровый вариант комплекса Nanogate Frame-9

Основные характеристики

ПО, обеспечивающее работу с числом камер от 1 до 12-ти;
Диапазон управления затвором от 10 нс до 20 мкс с шагом 10 нс, управление независимо для каждой камеры;
Диапазон управления задержкой открытия затвора от 40 нс до 1300 мкс с шагом 5 нс, управление независимо для каждой камеры;
Режим многократной экспозиции (от одной до 14-ти) с интервалом от 240 нс до 1300 мкс;
Спектральный диапазон 380-850 нм;
Высокая чувствительность;
Высокое пространственное разрешение - 30 пар лин./мм
Формат изображения - до 1380х1024 точки;
Дистанционное управление (с ПК) всеми параметрами камеры(камер комплекса)

Применение

Сверхскоростная фотография
Баллистика и анализ взрывных процессов
Быстропротекающие физические процессы
Исследование плазмы
Исследование вибрации
Исследование процессов горения

Введение

Разработанный нами высокочувствительный программно-управляемый многокадровый электронно-оптический цифровой комплекс предназначен для скоростной регистрации серии изображений быстропротекающих процессов.

Комплекс состоит из набора электронно-оптических камер (ЭОК) Nanogate-2, подключаемых к управляющему компьютеру, по которым осуществляется как установка рабочих параметров электронно-оптических камер (длительность затвора, величина задержки и коэффициент усиления электронно-оптического преобразователя), так и передача зарегистрированных изображений из ЭОК в компьютер. Каждая из камер содержит входной объектив, стробируемый электронно-оптический преобразователь (ЭОП), модуль импульсного управления и цифровую телевизионную камеру.

Запускающие импульсы поступают на входы соответствующих ЭОК и, через предварительно установленные задержки, открывают затворы ЭОП. Время, в течение которого открыты затворы ЭОП 1 ... ЭОП 12, определяет длительности (экспозиции) каждого из четырех кадров данной скоростной съемки. Они устанавливаются предварительно перед началом процесса регистрации. Так же предварительно устанавливается коэффициент усиления ЭОП. Все перечисленные установки производятся от компьютера с помощью специального программного обеспечения.

В дополнение к режиму однократной экспозиции можно осуществлять режим мультиэкспозиции. Он заключается в том, что через предварительно установленную задержку происходит повторное срабатывание затвора. При этом на экране ЭОП будет сформировано несколько изображений одного объекта разнесенные по полю (в случае перемещающегося обьекта).

Качество изображения

Выходной экран стробируемого ЭОП оптически связан с цифровой телевизионной камерой. В данном комплексе используется одна из камер серии ВИДЕОСКАН. Пространственное разрешение ЭОП + ТВ-камера при всех указанных длительностях стробирующего (затворного) импульса составляет 30 пар лин./мм.

Программа управления комплексом

Программное обеспечение комплекса NanoGate, имеет удобный и интуитивно понятный интерфейс. Основное окно программы состоит из экранов, каждый из которых соответствует каждой из камер комплекса.

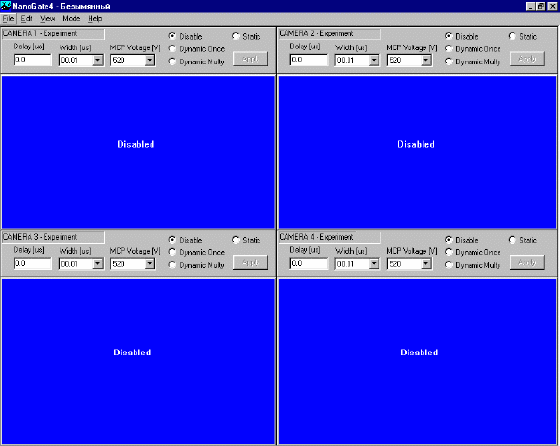

Внешний вид ПО Nanogate Frame-9, вариант для 4-х кадровой системы

В верхней части каждого экрана располагаются управляющие элементы, с помощью которых производится установка конкретных значений режимов каждой камеры. В основной части каждого экрана происходит отображение всех четырех кадров записанного оптического процесса.

По факту съемки процесса, программное обеспечение выводит на экран зарегистрированное изображение (для каждой из камер) и сохраняет его на диск.

Поставка:

Стандартный комплект Nanogate Frame имеет:

Программируемые выдержка и задержка от внешней синхронизации
Спектральный диапазон - 380..850 нм (опционально - 240..850 нм)
Диаметр фотокатода - 17.5 мм
Объектив "Юпитер-9"
Цифровая камера ВИДЕОСКАН-205-2001 (возможно применение ВИДЕОСКАН-415-2001или ВИДЕОСКАН-285-2001)

Цена

наименование системы	параметры	цена, тыс.руб., с НДС
Nanogate-2	Однокадровая камера	580
Nanogate Frame-9	2-х кадровый комплекс	1130
Nanogate Frame-9	3-х кадровый комплекс	1670
Nanogate Frame-9	4-х кадровый комплекс	2300
...	...	...
Nanogate Frame-9	12-ти кадровый комплекс	звоните

дополнительно

дополнительные опции	цена, тыс.руб.
Расширенный спектральный диапазон от 240 до 850 нм (без объектива).	35
Многократная экспозиция	35
Крепление объектива F-Mount (байонет "Nikon")	7

Условия предоставления скидки

Используемая в данном комплексе камера Nanogate-2 является базовой для целого ряда модификаций, которые могут быть изготовлены для выполнения различных задач. В частности, число электронно-оптических камер в комплексе может быть от 2-х до 12-ти. Кроме того, может быть разработана многокадровая камера, в которой все электронно-оптические преобразователи объединены в единый корпус с одним входным объективом и разделительной призмой. Такой прибор не будет обладать параллаксом изображения.
